電容料位開關的工作原理和主要技術指標
發布時間：2021-01-06 09:20:35

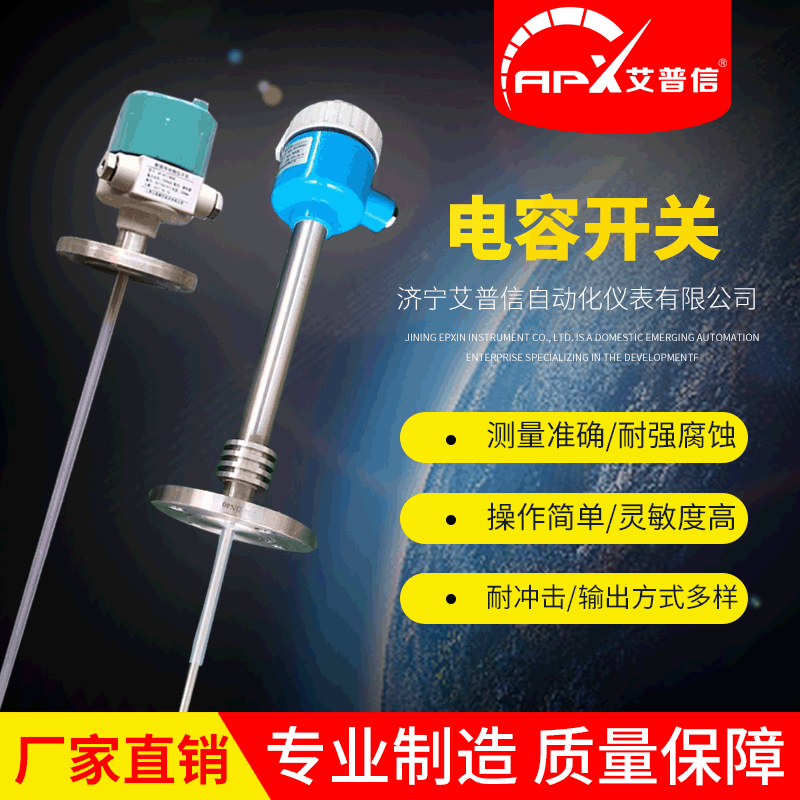

一、電容料位開關工作原理
電容式物位開關是基于電容技術：將無線電頻率施加在探頭上，對周圍的環境進行連續分析，由于所有介質的介電常數和導電性均不同于空氣，當探頭接觸到介質時所引起的微小電容量的變化被電路檢測并轉換成開關信號輸出。其獨特的抗粘附電路只對物位改變引起的電容量的變化產生反應，從而消除了由于物料堆積產生的虛假信號。
二、電容料位開關主要技術指標
1、工作電源：可選AC220V±10％50～60HZ或DC24V
2、功耗：＜3W
3、工作靈敏度：2～10p（即當探極從未被物料掩埋到部份被掩埋所引起的環境電容增加量≥2～10p時，繼電器吸合。）
4、回差：1～3p（即料（液）面上升引至繼電器吸合后，當料（液）面下降時，繼電器并不立刻釋放，要降至從吸合處起，環境電容減少約1～3p距離時，繼電器才釋放，有效地避免了繼電器在臨界處頻繁吸、放）
5、動作延時約3秒
6、工作環境溫度：-25～45℃
7、探極工作（介質）溫度：
普通型：-40～60℃
中溫型：-40～200℃
8、介質壓力：壓力型：≤3MPa（其余型號為常壓）
9、防護等級：IP65
10、輸出方式：繼電器觸點，一組常開常閉觸頭。（觸點容量AC250V，0.3A；DC28V，0.5A；電阻負載）
