1.1簡介

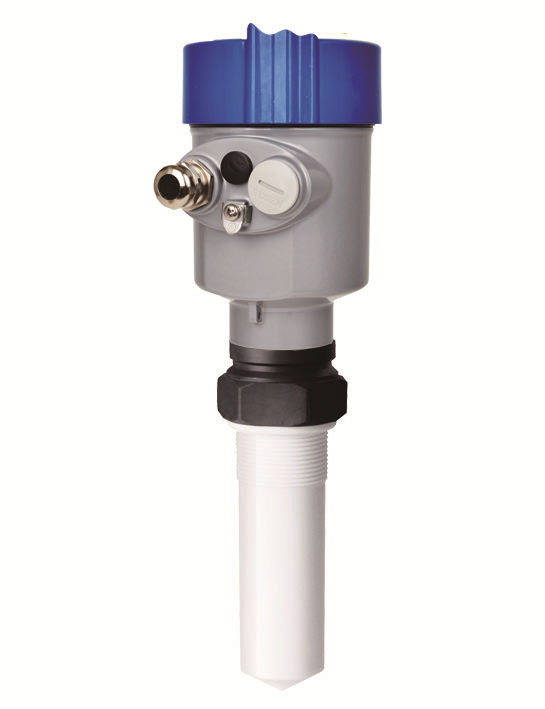

APX801系列傳感器是先進的雷達式物位測量儀表，測量距離最大35米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。
1.2應用
●采用先進的非接觸式測量
●采用極其穩定的材料制造
●測量液體、固體介質的物位
●可以測量所有介電常數＞1.8的介質
●測量范圍0…20m(可以擴展到35米)
●采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
●4…20mA輸出/HART（兩線）
●分辨率1mm
●不受噪音、蒸汽、粉塵、真空等工況影響
●不受介質密度、粘稠度和溫度的變化影響
●過程壓力可達40bar
●過程溫度可達250℃
1.3測量原理
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。
1.4輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2（其中C為光速）
因空罐的距離E已知，則物位L為：L=E-D
1.5輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于
4…20mA輸出。

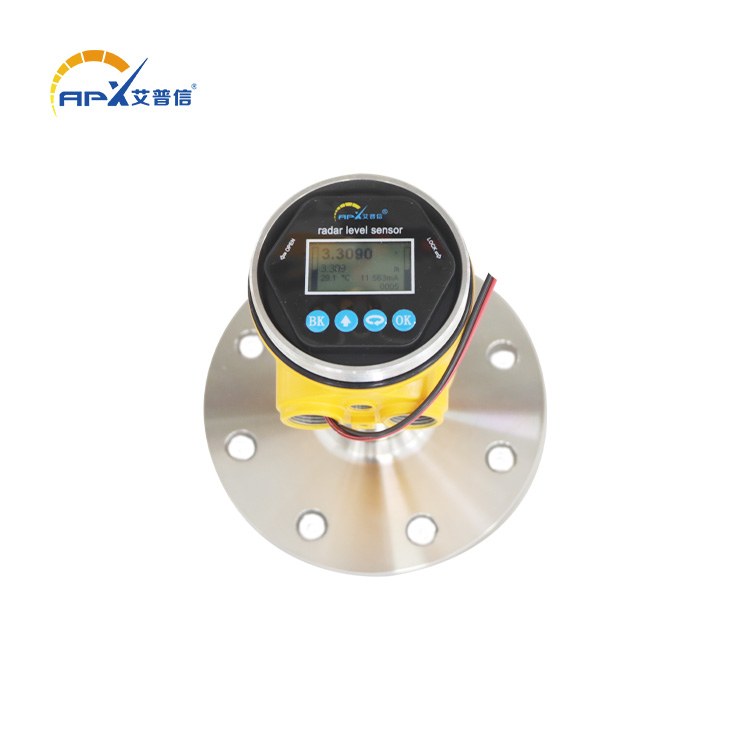

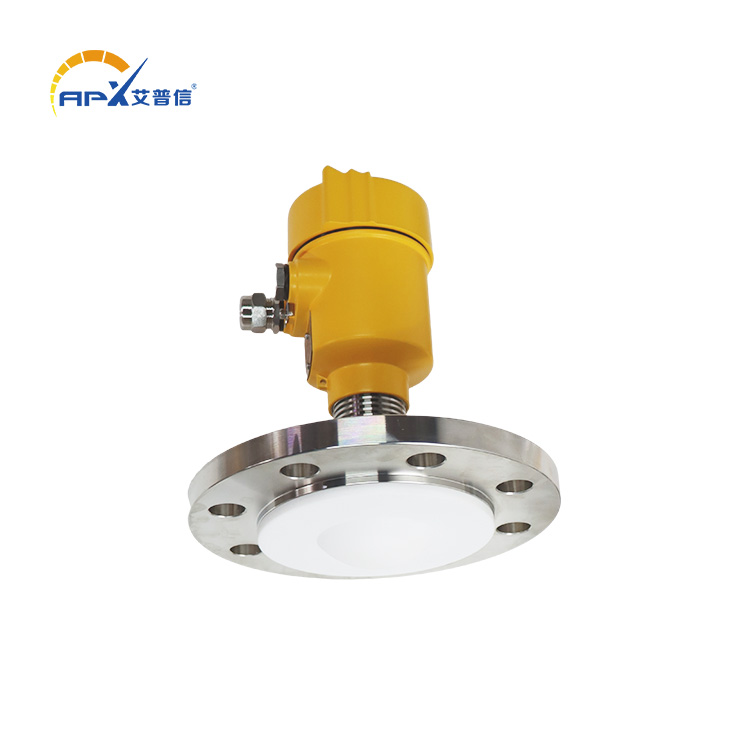

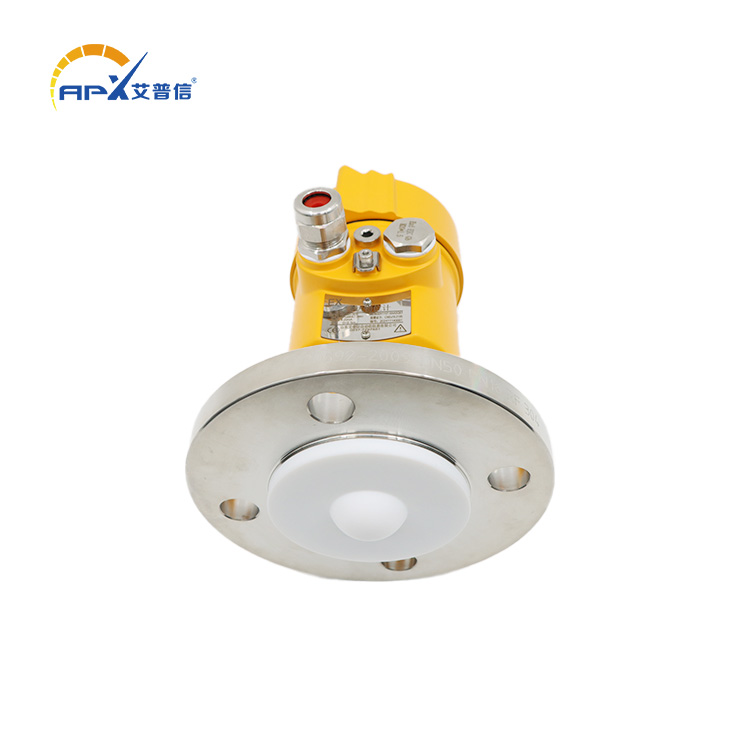

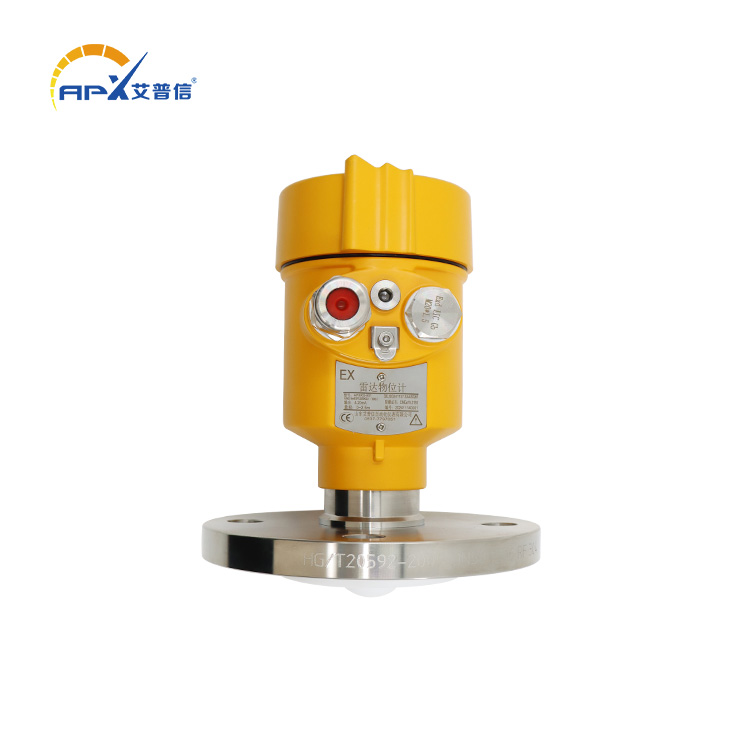

2.儀表介紹
應用：存儲或過程容器腐蝕性的液體、漿料、固體比如：水液儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐
測量范圍：20米
過程連接：法蘭
介質溫度：-40-150℃
過程壓力：-1.0-20bar
重 復 性：±2mm
精度：< 0.1%
頻率范圍：6.8GHz
防爆/防護等級：Exia II C T6/IP67
信號輸出：4…20mA/HART(兩線)
