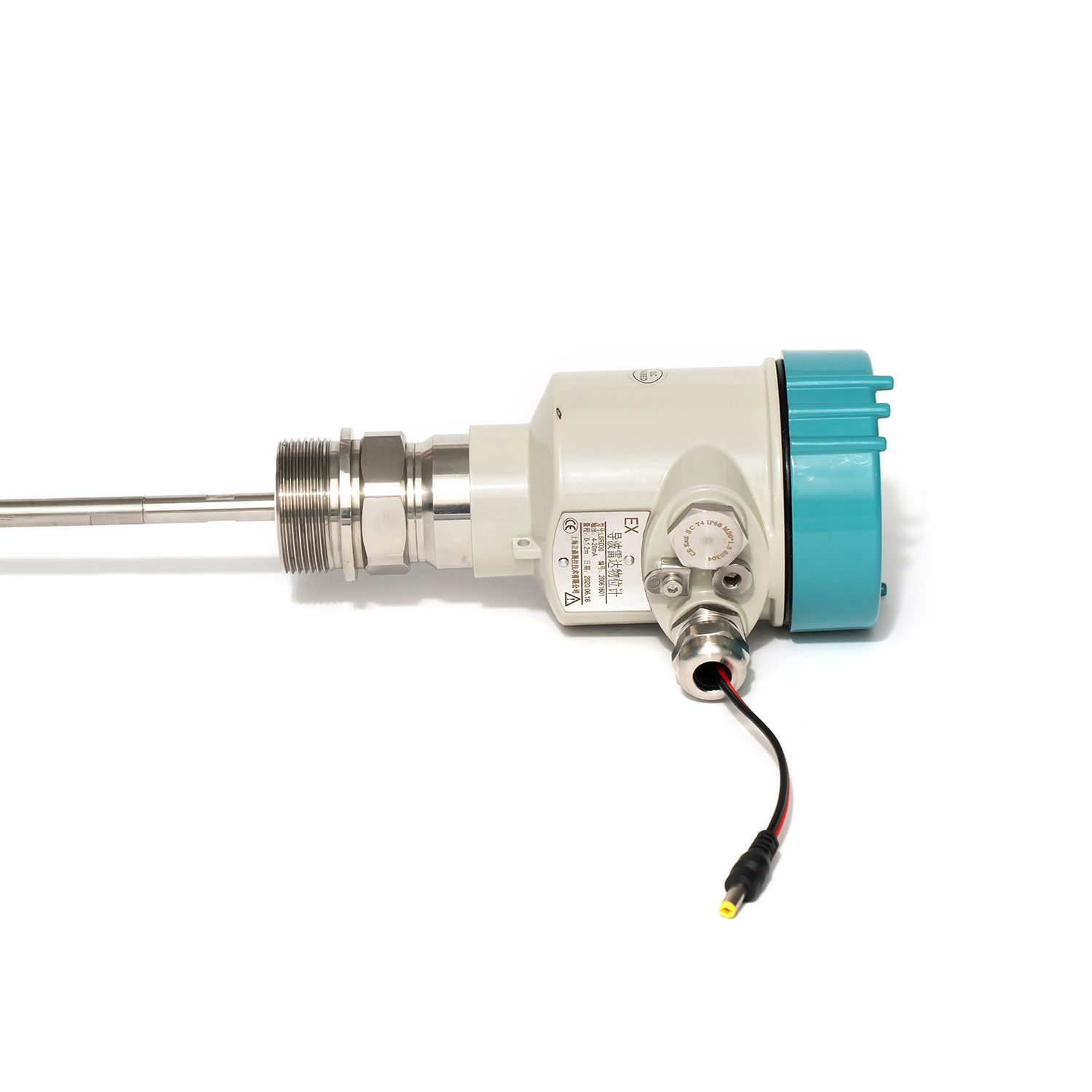

同軸桿式導波雷達液位計
- 產品簡介
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
導波雷達發射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D = CXT/2 (其 中C為光速），因空罐的距離E已知，則物位L 為：L=E-D。
產品特點：
由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，導波雷達物位計可以應用到各種復雜的工況，多種過程連接方式及探測組件的型式，使得本系列導波雷達物位計適于各種復雜工況及應用場合。如：高溫、 高壓及小介電常數介質等。
采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器，對人體及環境均無傷害。
產品安裝：
1、盡量遠離出料口和進料口；
2、對于金屬罐和塑料罐，在整個測量過程中和測量范圍內不允許碰罐壁；如果是金屬罐，物位儀表不能安裝在罐體中央；
3、儀表適宜安裝在料倉直徑的四分之一處，纜式探頭和桿式探頭離罐壁最小距離不小于30mm;
4、探頭底部距離罐底大約30mm;
5、探頭距罐內障礙物最小距離不小于200mm;
6、如果容器底部是稚形的，傳感器可以安裝在罐頂中間。
介質：液體
測量范圍：30m
頻率：500MHz-1.8GHz
天線：?jiǎn)尉€纜或單桿式天線
測量精度：±10m
過程溫度：（-40~250）℃
過程壓力：（-0.1~4）MPa
信號輸出：?4~20mA\HART
現場顯示：?四位LCD 可編程
過程連接：?螺紋、法蘭
